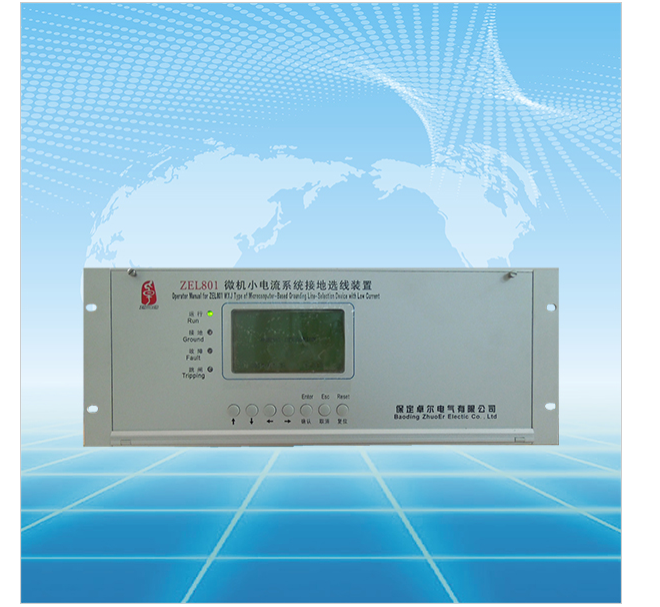

ZEL800微机小电流系统接地选线装置

一、概述
  ZEL微机小电流系统接地选线装置是我公司科技人员在总结了十几年来国内各种小电流接地选线装置成功、失败的经验和教训之后，研制出的新一代小电流接地选线装置，该装置在软硬件的设计上进行了重大改进，使装置工作稳定，无需调试，整定方便，是选线准确率大大提高。

二、主要特点
适用于有/无消弧线圈系统或电阻接地系统；
适用于架空线/电缆线系统；
适用范围广，长短线不限，并联运行的出线数不限；
选线方案先进，选线准确，带方向，可区分线路和母线接地；
用DSP芯片作为核心运算控制单元，抗干扰能力强，可靠性高，运算速度快；
采用单CPU结构，整体结构紧凑，提高了运行速度、可靠性；
汉字液晶显示，人机界面友好，操作简单、直观；
定值参数可以通过人机界面设置，方便、直观；不需要调整任何电位器或开关；
运行、设置、调试多界面，可方便用户的管理；
线路编号设定可输入A～Z、0～9中的任意字符，便于记忆线路的名称；
装置具有声光报警的功能，具有接地、故障、失电等硬接点报警输出；
通讯接口可设置RS-232或RS485，波特率、通讯规约可软件设定；
跳闸功能，可设置延时跳闸（跳闸延时可软件设定）；
接地故障记忆，可存储20次接地信息，能显示和打印记录；
谐振判断功能，提供报警信号，能存储20次谐振故障信息，并可打印记录；
具有判断断线功能，可检测出电压互感器断线故障，并有相应的声光报警输出；
完善的自检、自复位功能，抗干扰能力强。

三、型号及定义

ZEL80□/XPTYR
ZEL80□为卓尔公司微机小电流接地选线装置规格代号；
□为1时表示12路出线，为2时表示24路出线，为3时表示36路出线；
X代表相电压监测功能，P代表打印机功能，T代表跳闸功能，Y代表远动功能，R代表消谐功能。
