ZEXBK-800系列微机箱变综合测控装置

联系人：耿利军
联系电话：0312-677****
企业地址河北省-保定市
详细地址保定市满城区经济开发区经三南街64号联东U谷5#101号楼
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
保定卓尔电气有限公司是从事电力系统自动化设备研发、生产、销售的高新技术企业。公司与华北电力大学、河北大学等高等院校长期密切合作，形成了实力雄厚的高科技人才体系，为公司产品的改革、创新及新产品的研究、开发提供了良好的基础。 公司坚持以诚信为本、以人才为本、以科技为本的经营理念，在公司内部大力发扬合作、敬业和创新的精神。公司崇尚以市场为导向、以科技为后盾的宗旨。深入了解客户需求，不断促进产品革新，并以严格的管理、严谨的作风、可靠的技术来支持用户的工作，在售前、售中、售后三个环节向用户做出服务承诺，保证以快捷、周到的服务来满足客户需求。在品质控制上，成功通过了ISO9001质量体系认证、ISO14001环境管理体系和ISO45001职业健康安全管理体系认证及相关产品的欧盟CE认证和CQC认证。在产品生产过程中，充分发挥技术优势，并严把质量关，有效提高了产品的科技含量和使用可靠性。产品经国家相关权威部门检测，各项技术指标均达到标准。雄厚的技术力量、精良的生产设备、严格的过程管理铸就了高品质的产品。公司产品在火电、风电、光伏发电、新能源、石化、冶金、煤炭等行业中得到了广泛应用，成为国家电网、南方电网、华能、大唐、华电、国电、国家电投、华润、国投电力、国华电力、中广核、许继集团、南瑞集团、国电南自等众多单位企业的优选供应商。

产品图片

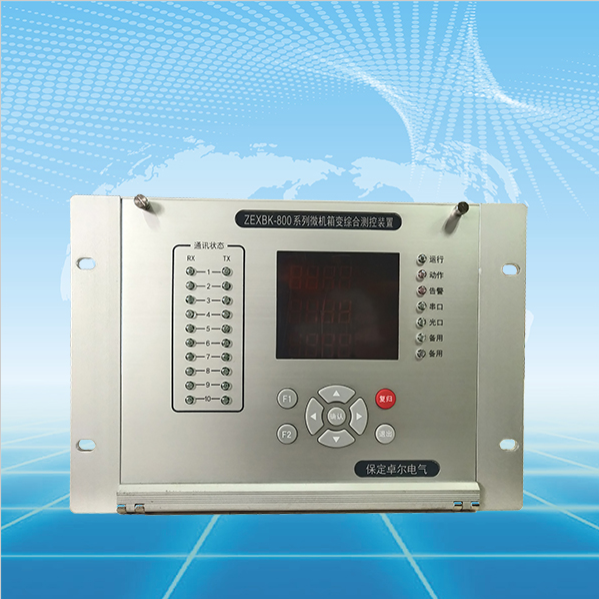

ZEXBK-800系列微机箱变综合测控装置


一、产品概述

ZEXBK-800系列微机箱变综合测控装置，主要适用于10kV及以下各级电压等级风电场、太阳能电站的变压器、线路等其它设备的成套测控装置。它集保测量、通信功能于一体，实现高中低压变压器或线路的测控功能。

1.1 功能配置

型号

量值

参数

ZEXBK-800(V811)

交流模拟量

Ua、Ub、Uc、CIA、CIB、CIC  （输入量）

S、P、Q、CosΦ，f

直流模拟量

3路Pt100或Cu50或4～20mA输入的温度或其它直流量，发货前应指明何种模拟量输入方式

开入量

19 路 + 1路24V开入（可用于GPS对时），3路可订货增加开入。

开出量

11路 （其中10路受控开出）

（受控开出指该开出需配合QDJ开出才能出口）

保护功能

1. PT断线告警

2. 过/低电压告警,过流告警

机箱结构

4U全箱，1块交流插件，1块CPU主板，2块开入开出插件

通信功能

可实现8个规约的转换，可选光纤以太网（自愈环）接口

ZEXBK-800(V812)

交流模拟量

Ua1、Ub1、Uc1、CIA1、CIB1、CIC1  （输入量）

Ua2、Ub2、Uc2、CIA2、CIB2、CIC2  （输入量）

S1、P1、Q1、CosΦ1，f1

S1、P2、Q2、CosΦ2

直流模拟量

3路Pt100或Cu50或4～20mA输入的温度或其它直流量，发货前应指明何种模拟量输入方式

开入量

19 路 + 1路24V开入（可用于GPS对时），3路可订货增加开入。

开出量

11路 （其中10路受控开出）

（受控开出指该开出需配合QDJ开出才能出口）

保护功能

1. 两路分别整定及投退的PT断线告警

2. 两路分别整定及投退的过/低电压告警,过流告警

机箱结构

4U半箱，2块交流插件，1块CPU主板，2块开入开出插件

通信功能

可实现8个规约的转换，可选光纤以太网（自愈环）接口

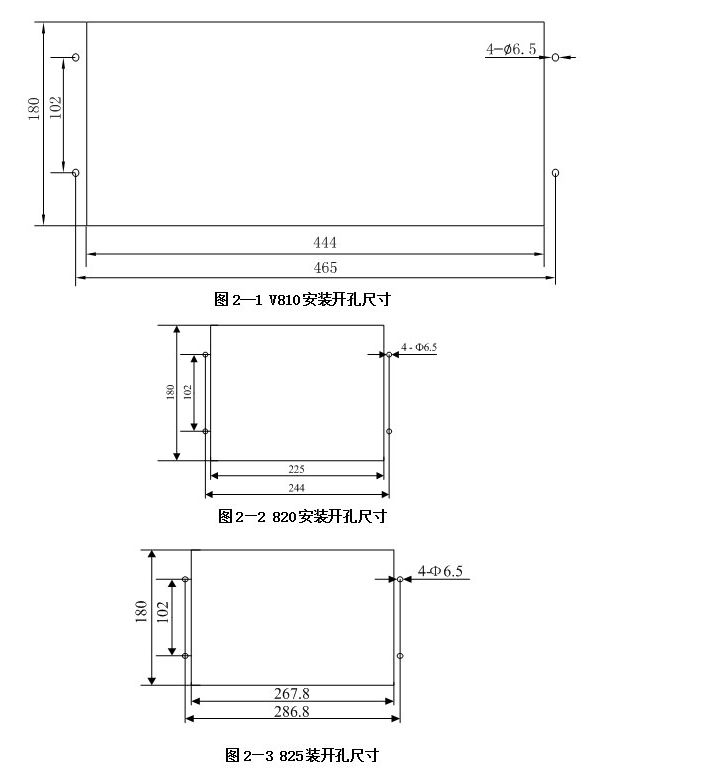

二、机箱结构

公司系列装置机箱结构采用全铝型材标准机箱，高4U，长度分半箱和全箱两种，全箱19英寸长，两个半箱组屏拼装时与全箱相同外形尺寸，美观又有利于组屏。ZEXBK-800(V810)系列测控装置为全箱结构，ZEXBK-800(V820)系列测控装置为半箱结构, ZEXBK-800(V825)为大半箱结构。


1.1 功能配置

型号

量值

参数

ZEXBK-800(V811)

交流模拟量

Ua、Ub、Uc、CIA、CIB、CIC  （输入量）

S、P、Q、CosΦ，f

直流模拟量

3路Pt100或Cu50或4～20mA输入的温度或其它直流量，发货前应指明何种模拟量输入方式

开入量

19 路 + 1路24V开入（可用于GPS对时），3路可订货增加开入。

开出量

11路 （其中10路受控开出）

（受控开出指该开出需配合QDJ开出才能出口）

保护功能

1. PT断线告警

2. 过/低电压告警,过流告警

机箱结构

4U全箱，1块交流插件，1块CPU主板，2块开入开出插件

通信功能

可实现8个规约的转换，可选光纤以太网（自愈环）接口

ZEXBK-800(V812)

交流模拟量

Ua1、Ub1、Uc1、CIA1、CIB1、CIC1  （输入量）

Ua2、Ub2、Uc2、CIA2、CIB2、CIC2  （输入量）

S1、P1、Q1、CosΦ1，f1

S1、P2、Q2、CosΦ2

直流模拟量

3路Pt100或Cu50或4～20mA输入的温度或其它直流量，发货前应指明何种模拟量输入方式

开入量

19 路 + 1路24V开入（可用于GPS对时），3路可订货增加开入。

开出量

11路 （其中10路受控开出）

（受控开出指该开出需配合QDJ开出才能出口）

保护功能

1. 两路分别整定及投退的PT断线告警

2. 两路分别整定及投退的过/低电压告警,过流告警

机箱结构

4U半箱，2块交流插件，1块CPU主板，2块开入开出插件

通信功能

可实现8个规约的转换，可选光纤以太网（自愈环）接口
