HSSR-D系列交流电动机软启动器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片

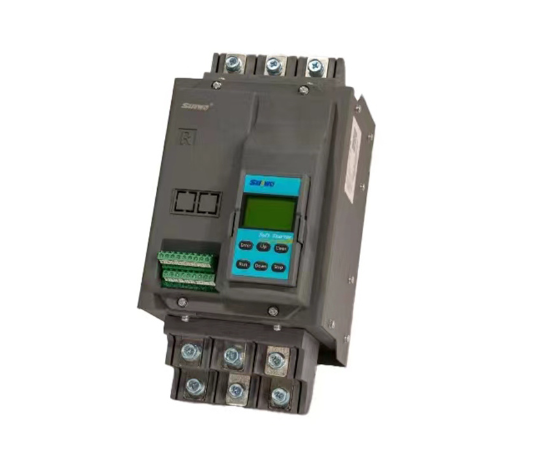

HSSR-045/3-D
产品信息
HSSR-D系列交流电动机软启动器采用电力电子技术、微处理器技术及现代控制理论技术研制的交流异步电动机数字化启停装置。
软件具备先进PID算法，性能十分可靠，对电动机提供平滑、渐进的起动过程：降低电动机起动过程中电网的冲击电流和电压降落，降低机械应力，改善冲击，适用于各种负载交流异步电动机。
产品特点
■主回路采用三进六出接线方式：内置电流互感器，实时检测电动机电流及运行参数；
■在起动过程中及旁路后，具有过载、过流、缺相、相电流不平衡、晶闸管过热等保护功能；
■采用高性能SOC作为控制核心，LCD中文显示各种参数、编程界面及故障状态，自带键盘，参数设置方便，有丰富的检测和完善的保护功能；
■控制面板采用独立的手操器设计，手操器和软启动器可异地安装，可用普通网线连接通讯；
■具有RS485通讯接口，内嵌Modbus通讯协议，方便组态连接；
■具有起动时间可调的电压斜坡起动、限流起动、脉冲突跳起动等起动方式；
■可输入4～20mA标准信号实现电动机的起、停控制，并可在操作面板上进行模拟量的上、下限设定；
■控制板采用先进SMT贴片工艺，产品可靠性高；
■具有自由停车、可编程软停车方式。
技术参数
基本参数 | |||
主回路电源 | AC380±20% | 起动方式 | 电压斜坡起动、限流起动、脉冲 突跳起动 |
控制回路电源 | AC90V～AC265V | 停车方式 | 自由停车、软停车 |
额定电流范围 | 18A~1250A共23级额定值 | 起始电压 | 10%～70%Ue |
工作频率 | 50Hz/60Hz±5Hz | 限流倍数 | 10%～500%le |
适用电机 | 鼠笼式异步电机 | 斜坡上升时间 | 2 ～ 1 2 0 秒 |
起动频率 | 每小时不超过10次，间隔时间不低于6分钟 | 软停车时间 | 0 ～ 6 0 秒 |
冷却方式 | 自然冷却或强迫风冷 | 点动输出 | 0～80%Ue |
安装方式 | 壁挂式 | 起动信号来源 | 键盘、端子 |
防护等级 | IP20 | 端子控制方式 | 两线制、三线制 |
保护功能 | 具有过流、过载、欠载、过热、缺相、三相电流不平衡、相序检测、频率错误等保护措施。 | ||
模拟量信号控制 | 输入4～20mA模拟量标准信号，实现对电机的起动、停车及故障报警的控制，模拟量的上限值、下限值可以设定。具 有4～20mA模拟量标准信号输出功能。 | ||
通讯功能 | 标配RS485通讯接口，支持标准Modbus RTU通讯协议。 | ||
海拔高度 | 超过1000米，参照国标GB/T3859.2-2013降额使用。 | ||
环境温度 | -10℃至+45℃。 | ||
相对湿度 | 环境温度20℃±5℃,相对湿度不超过95%,无凝露。 | ||
安装环境 | 无易燃、易爆、腐蚀性气体和无导电尘埃。室内安装，通风良好，振动小于0.5G | ||
