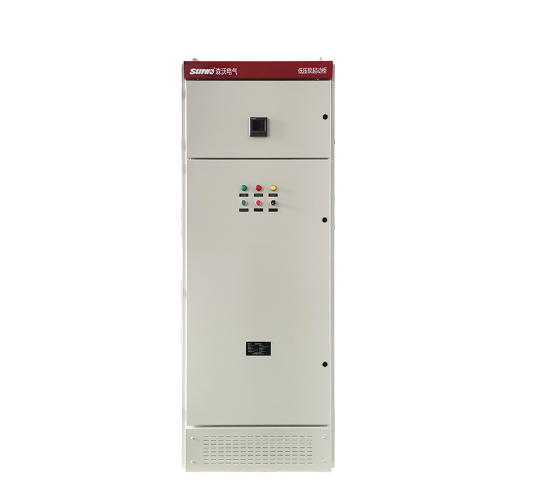

产品图片
HSSR-G 系列低压软启动柜
产品概述
HSSR-G系列低压软启动柜是由低压软启动器与相匹配的低压元件（接触器、中间继电器、按钮、指示灯等）配合组成完整的控制柜。本产品符合国家标准GB/T7251，广泛适用于380V三相电机需要软启动的应用场合。

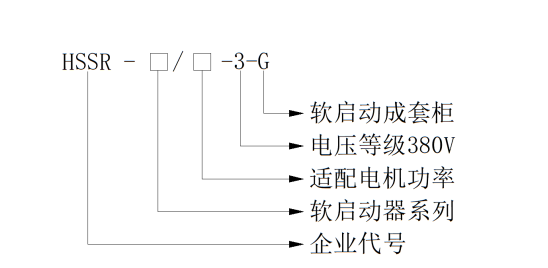

HSSR-G系列低压软启动柜型号说明
注：1：软启动器系列：D：D系列软启动器（外置旁路）；CX：CX系列软启动器（内置旁路）。
2：用户在订货时需提供电机负荷大小、控制要求、安装方式及进出线方式等。
3：柜体尺寸请咨询厂家
技术参数
回路电源 | AC380±20% |
控制回路电源 | AC220V±15% |
额定电流范围 | 18A～1250A 共23级额定值 |
工作频率 | 50Hz/60Hz±2Hz |
适用电机 | 鼠笼式异步电机 |
启动频率 | 每小时不超过10次，间隔时间6分钟 |
安装方式 | 以实际为准（根据项目不同） |
外形尺寸 | 以实际为准（根据项目不同） |
启动方式 | 电压斜坡启动、限流启动、脉冲突跳启动 |
停车方式 | 自由停车、软停车 |
起始电压 | 10%～70%Ue |
限流倍数 | 10%～500%Ie |
斜坡上升时间 | 2～120秒 |
软停车时间 | 0～60秒 |
保护功能 | 具有过流、过载、欠载、过热、缺相、三相电流不平衡、相序检测、频率错误等保护措施。 |
海拔高度 | 海拔超过1000米，应相应降额使用 |
