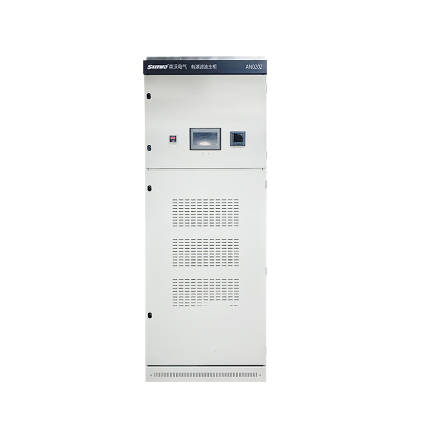

有源滤波柜

产品信息

　　SWAPF有源滤波装置系列采用并联方式接入电力系统中，通过外部采样回路，实时采集电力系统数据，通过设备内部核心运算芯片，将系统中谐波分量数据进行分析，并控制IGBT高频开关，输出与系统中谐波电流大小幅值相等，方向相反的电流，对系统中的谐波电流进行抵消，以达到治理系统中谐波电流的目的。

　　产品特点

　　■可滤除2~50次谐波，在此范围内任意选择谐波次数，并调节滤波输出大小，以达到最佳滤波效果

　　■全响应时间10ms，可以使系统保持THDI小于5%，PF达到0.99，三相不平衡度小于等于3%的理想状态

　　■模块化设计，便于维护，便于安装，支持机架式安装、壁挂式安装两种安装方式

　　■独立风道设计，确保设备有良好的散热能力，同时具备全面的温度检测系统，实时检测设备温度信息

　　■无功补偿范围（-1~1），容性感性无功随时切换，满足冲压、电焊等瞬时无功变化剧烈的设备的无功补偿需求

　　■完善的保护功能，16种保护功能，确保设备安全与系统安全

　　■同时具备谐波治理、无功补偿、三相不平衡治理功能，根据现场需求不同，灵活调整功能优先级
