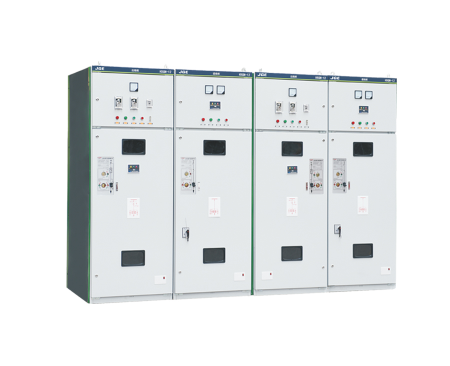

HXGN-12箱型固定式金属封闭开关设备

产品概述

HXGN□-12交流金属环网开关设备(真空开关)（简称环网柜），是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用，本环网柜配用FZN□-12D真空负荷开关，操作机构为弹簧机构，该机构既可手动操作，也可电动操作。接地开关和隔离刀配用手动操作机构，本环网柜成套性强、体积小、无燃烧危险，还具有可靠的“五防”功能。

产品结构特点

1.采用全组装结构，轻巧美观，可任意组合安装，便于无限扩展延伸。

2.既可配FN12-10 型压气式负荷开关、组合电器，也可配FZN25-12 型真空负荷开关、组合电器，且安装尺寸完全一致。体积小，免维修，三相联动结构，具有明显的隔离断口。

3.配FN12-10型负荷开关、组合电器，其安装方式灵活，可左右侧装、正装、倒装。

4.可手动和电动操作，并具远动遥控功能。

5.设有完善可靠的机械联动、联锁装置，完全达到“五防” 功能。

6.采用联动防护绝缘活门，遮挡带电触头，确保人身安全。

7.采用正面操作维护，可靠墙安装。

8.面门装有观察窗，可清楚观察柜内元件工作状况。

9.符合GB3906标准。

产品含义

产品技术参数

产品使用条件

1.周围空气温度:-15℃~+40℃；

2.海拔高度:1000m及以下;

3.湿度条件:日平均值不大于95%，水蒸气压力日平均值不超2.2kPa;月平均值不大于90%，水蒸气压力月平均值不超过1.8kPa；

4.地震强度:不超过8级;

5.没有腐蚀性或可燃性气体等明显污染的场所。

注:超出上述正常使用条件时，用户可与本公司协商。
